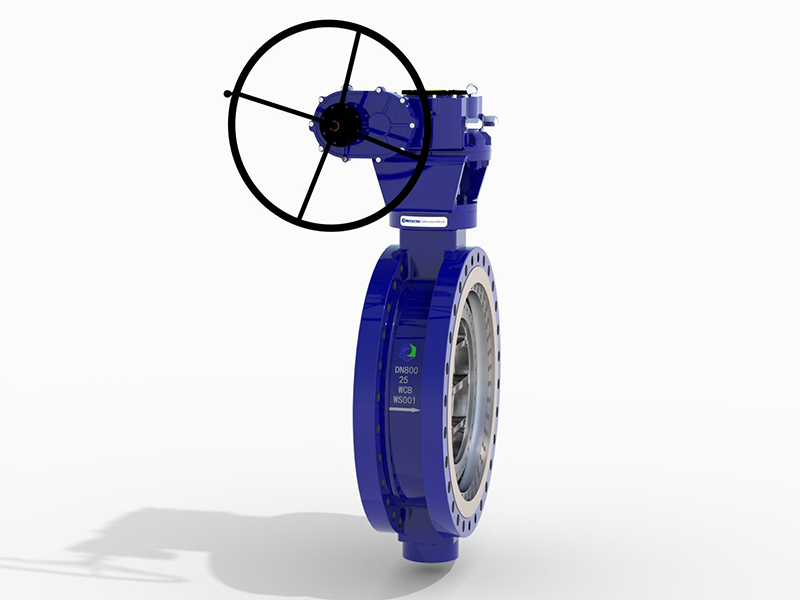

产品详情
公称通径DN(mm) | PN16 | 不包含执行器总高 | 重量 | |||||||

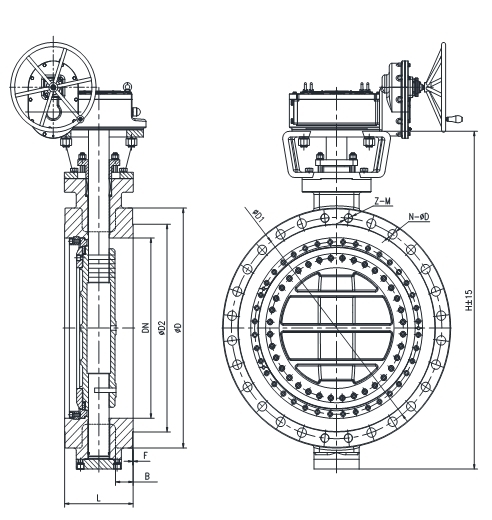

DN | L | D | D1 | D2 | B | F | Z-M | N-ΦD | H | Kg |
80 | 114 | 200 | 160 | 138 | 20 | 3 | 8-18 | 310 | 22 | |
100 | 127 | 220 | 180 | 158 | 22 | 3 | 8-18 | 325 | 24 | |
125 | 140 | 250 | 210 | 188 | 22 | 3 | 8-16 | 360 | 30 | |
150 | 140 | 285 | 240 | 212 | 24 | 3 | 8-22 | 395 | 38 | |
200 | 152 | 340 | 295 | 258 | 24 | 3 | 12-22 | 480 | 56 | |
250 | 165 | 405 | 355 | 320 | 26 | 3 | 12-26 | 550 | 80 | |
300 | 178 | 460 | 410 | 378 | 28 | 4 | 12-26 | 610 | 108 | |
350 | 190 | 520 | 470 | 438 | 30 | 4 | 16-26 | 710 | 140 | |
400 | 216 | 580 | 525 | 490 | 32 | 4 | 16-30 | 755 | 206 | |
450 | 222 | 640 | 585 | 550 | 40 | 4 | 4-M27 | 20-30 | 835 | 262 |
500 | 229 | 715 | 650 | 610 | 44 | 4 | 4-M30 | 20-33 | 900 | 318 |
600 | 267 | 840 | 770 | 720 | 54 | 5 | 4-M33 | 20-36 | 1060 | 470 |
700 | 292 | 910 | 840 | 795 | 40 | 5 | 4-M33 | 24-36 | 1170 | 553 |
800 | 318 | 1025 | 950 | 900 | 42 | 5 | 4-M36 | 24-39 | 1320 | 688 |
900 | 330 | 1125 | 1050 | 1000 | 44 | 5 | 4-M36 | 28-39 | 1440 | 999 |
1000 | 410 | 1255 | 1170 | 1115 | 46 | 5 | 4-M39 | 28-42 | 1640 | 1435 |
1200 | 470 | 1485 | 1390 | 1330 | 52 | 5 | 4-M45 | 32-48 | 1850 | 2200 |
1400 | 530 | 1685 | 1590 | 1530 | 58 | 5 | 4-M45 | 36-48 | 2040 | 3200 |
1600 | 600 | 1930 | 1820 | 1750 | 64 | 5 | 4-M52 | 40-55 | 2280 | 6000 |
1800 | 670 | 2130 | 2020 | 1950 | 68 | 5 | 4-M52 | 44-55 | 2495 | 6900 |
2000 | 760 | 2345 | 2230 | 2150 | 70 | 5 | 4-M57 | 48-60 | 2685 | 9100 |
公称通径DN(mm) | PN25 | 不包含执行器总高 | 重量 | |||||||
DN | L | D | D1 | D2 | B | F | Z-M | N-ΦD | H | Kg |
80 | 114 | 200 | 160 | 132 | 24 | 3 | 8-18 | 310 | 11 | |
100 | 127 | 235 | 190 | 156 | 24 | 3 | 8-22 | 325 | 13 | |
125 | 140 | 270 | 220 | 184 | 26 | 3 | 8-26 | 360 | 16 | |
150 | 140 | 300 | 250 | 211 | 28 | 3 | 8-26 | 395 | 21 | |
200 | 152 | 360 | 310 | 274 | 30 | 3 | 12-26 | 480 | 40 | |
250 | 165 | 425 | 370 | 330 | 32 | 3 | 12-30 | 550 | 50 | |
300 | 178 | 485 | 430 | 289 | 34 | 4 | 16-30 | 610 | 75 | |
350 | 190 | 555 | 490 | 448 | 38 | 4 | 16-33 | 710 | 102 | |
400 | 216 | 620 | 550 | 503 | 40 | 4 | 4-M33 | 16-36 | 755 | 145 |
450 | 222 | 670 | 600 | 548 | 46 | 4 | 4-M33 | 20-36 | 835 | 190 |
500 | 229 | 730 | 660 | 609 | 48 | 4 | 4-M33 | 20-36 | 900 | 255 |
600 | 267 | 845 | 770 | 720 | 58 | 5 | 4-M36 | 20-39 | 1060 | 360 |
700 | 292 | 960 | 875 | 820 | 50 | 5 | 4-M39 | 24-42 | 1170 | 470 |
800 | 318 | 1085 | 990 | 928 | 54 | 5 | 4-M45 | 24-48 | 1320 | 655 |
900 | 330 | 1185 | 1090 | 1028 | 58 | 5 | 4-M45 | 28-48 | 1440 | 897 |
1000 | 410 | 1320 | 1210 | 1140 | 62 | 5 | 4-M52 | 28-55 | 1640 | 1130 |
1200 | 470 | 1530 | 1420 | 1350 | 70 | 5 | 4-M52 | 32-55 | 1850 | 1580 |
1400 | 530 | 1755 | 1640 | 1560 | 76 | 5 | 4-M57 | 36-60 | 2040 | 2100 |
