产品详情

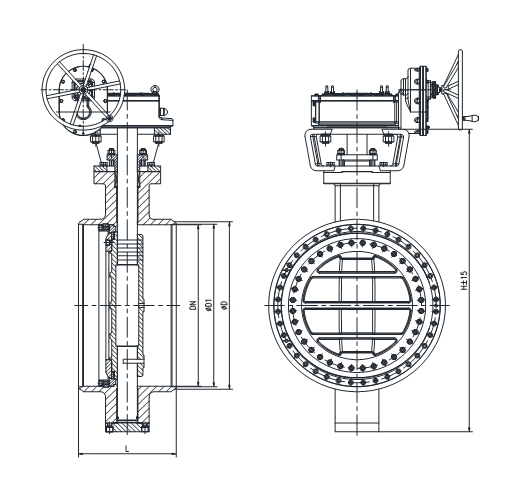

公称通径DN(mm) | PN16/25 | 重量 | |||
DN | L | D | D1 | H | 13 |
80 | 180 | 89 | 82 | 310 | 19 |
100 | 190 | 114.3 | 107 | 325 | 23 |
125 | 200 | 139.7 | 131 | 360 | 29 |
150 | 210 | 168.3 | 159 | 395 | 51 |
200 | 230 | 219 | 206 | 480 | 69 |
250 | 250 | 273 | 260 | 550 | 109 |
300 | 270 | 325 | 310 | 610 | 143 |
350 | 290 | 377 | 361 | 710 | 195 |
400 | 310 | 426 | 410 | 755 | 265 |
450 | 330 | 480 | 464 | 835 | 335 |
500 | 350 | 530 | 492 | 900 | 460 |
600 | 390 | 630 | 610 | 1060 | 740 |
700 | 430 | 720 | 700 | 1170 | 920 |
800 | 470 | 820 | 795 | 1320 | 1180 |
900 | 510 | 920 | 895 | 1440 | 1320 |
1000 | 550 | 1020 | 995 | 1640 | 1680 |
1200 | 630 | 1220 | 1170 | 1850 | 2160 |
1400 | 710 | 1420 | 1388 | 2040 | |
1600 | 790 | 1620 | 1585 | 2280 | |
1800 | 870 | 1820 | 1780 | 2495 | |
2000 | 950 | 2020 | 1976 | 2685 |
